揚塵在線監測設備怎么安裝
2022-06-10 00:00:00 來源： 點擊：2682 喜歡：0
揚塵在線監測設備怎么安裝?

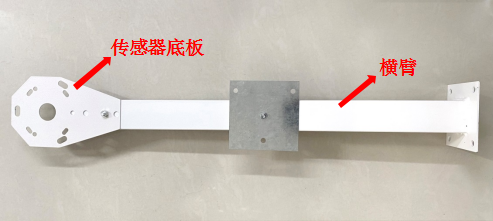

1. 將傳感器底板安裝在橫臂上（兩個），如圖所示：
2. 將風向傳感器和帶線百葉箱安裝在橫臂上如圖所示：
注意：風向傳感器分方向安裝如圖所示：
3. 穿線
風速、風向連接線 屏幕連接線 帶線傳感器
（1） 將帶線傳感器的線穿入橫臂固定帶線傳感器，如圖所示：
（2）風速、風向傳感器線、帶線百葉箱線穿入管內如圖所示：

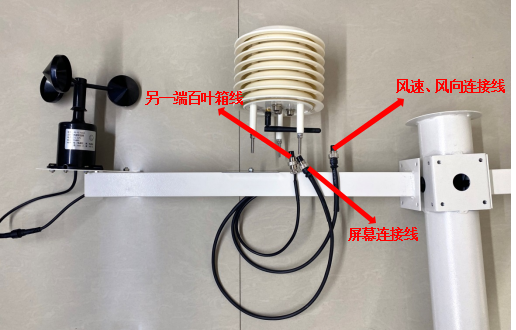

（3）安裝風速傳感器，并將所有傳感器的線穿入管內如圖所示：
注意：線插孔都有對應孔位（三孔、四孔、五孔）

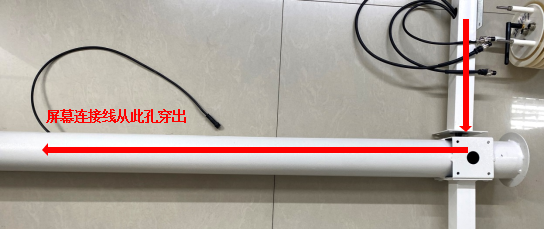

（4）屏幕連接線從橫臂內穿過，從立桿孔穿出如圖所示：
4. 固定好所有傳感器，如圖所示：
5. 固定好橫臂，安裝避雷針如圖所示：

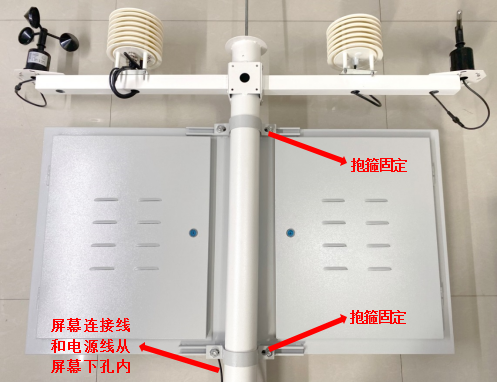

6. 將屏幕連接到立桿上，如圖所示：
7. 將兩根1.5米立桿連接好，用膨脹絲將組裝好產品固定在地面上，如圖所示：
8. 安裝完畢，通電測試。
